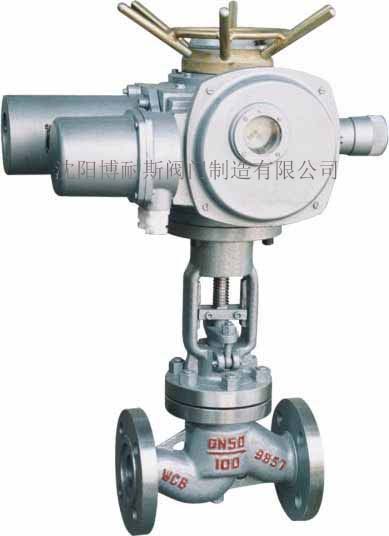

博耐斯J941H电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，阀杆的直径要大，否则会发生阀杆顶弯。
微信：sy1668
一、产品概述：
“博耐斯电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以电动截止阀的全开位置，应由阀瓣的行程来决定。
二、执行标准：
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
GB122235
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
三、压力试验：
|
公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
上密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
气密封试验
|
0.5-0.7
|
四、主要零件材料及性能：
|
体、盖、板
|
阀杆
|
密封面
|
垫片
|
填料
|
工作温度℃
|
适用介质
|
|
WCB
|
2Cr13
|
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
|
增强柔性石墨
13Cr/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
|
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
|
≤425
|
水
蒸汽
油品
|
|
WC1
|
38CrMoAl
25Cr2MoV
|
≤450
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
C5 C12
|
≤540
|
|
ZGCr5Mo
|
≤200
|
硝酸类
|
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
≤200
|
醋酸类
|
|
|
五、主要外形和连接尺寸1.6MPa：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
Do
|
|
凸面
法兰
RF
J941H
J941Y
J941W
J941F
J941N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
275
|
160
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
280
|
180
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
330
|
200
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
350
|
240
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
400
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
355
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
510
|
400
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
710
|
400
|
|
250
|
622
|
405
|
355
|
320
|
30
|
12-25
|
786
|
450
|
|
300
|
698
|
460
|
410
|
375
|
30
|
12-25
|
925
|
500
|
